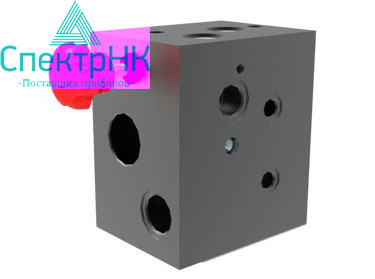

ARGO-HYTOS ZB10 - Base Plate with Pressure Relief Valve for Serial Plates Assemblies

ZB10 - Base Plate with Pressure Relief Valve for Serial Plates Assemblies (артикул ah00478) - это базовый манифольд типоразмера 10 (D05) для монтажа на крышку бака гидростанций, которым требуется один гидрораспределитель. Позиция относится к разделу Соединительные плиты и коллекторы каталога.

Назначение и применение

Плита предназначена для фланцевого монтажа гидрораспределителя по схеме ISO 4401-05 (CETOP 05) и устанавливается на крышку гидробака. Базовый манифольд может быть опционально состыкован (стекирован) с серийными плитами PD10-Z10 (Cat. 0008), что позволяет наращивать гидросхему дополнительными секциями. Возможна как горизонтальная установка приводного блока насоса на крышке гидробака, так и вертикальная установка, при которой насос расположен в гидробаке под уровнем масла. Линейка моделей поддерживает построение систем с нерегулируемыми или регулируемыми насосами.

Основные характеристики

Подробные параметры - в разделе таблица характеристик.

• Типоразмер: 10 (D05).
• Максимальное давление: 320 бар (4600 PSI).
• Стандарт монтажа клапанов: ISO 4401-05 (CETOP 05).
• Антикоррозионная защита: 240 ч по ISO 9227.
• Встроенные функции: разгрузочный дренаж контура, обратный клапан основного контура и предохранительный клапан.

Исполнения

В стандартном исполнении корпус плиты ZB10A(B) фосфатирован, а стальные детали оцинкованы с антикоррозионной защитой 240 ч по ISO 9227. Корпус плиты ZB10L в стандартном исполнении не имеет поверхностной обработки. Упрощённые модели ZB10L* предназначены для экономичного проектирования и сборки схем со стекируемыми серийными плитами PD10-Z10.
