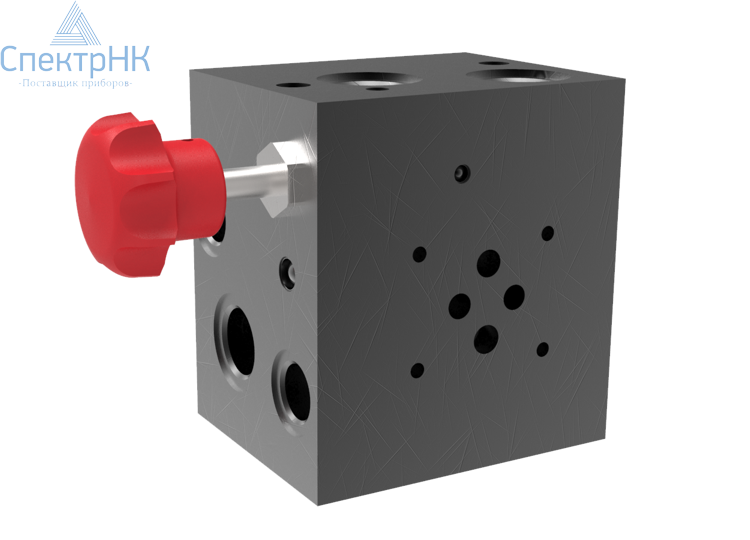

ARGO-HYTOS ZB06 - Base Plate with Pressure Relief Valve for Serial Plate Assemblies

ZB06 - Base Plate with Pressure Relief Valve for Serial Plate Assemblies (артикул ah00477) - это базовая плита с предохранительным клапаном для монтажа гидрораспределителя на крышку бака гидростанции. Относится к разделу каталога Соединительные плиты и коллекторы.

Назначение и применение

Базовый манифольд предназначен для монтажа на крышку бака гидростанций, которым требуется один гидрораспределитель. Плита рассчитана на фланцевый монтаж клапанов по схеме ISO 4401-03 (CETOP 03). При необходимости её стекируют с серийными плитами PD06-Z6 (Cat. 0006). Для экономичного проектирования и сборки схем со стекируемыми серийными плитами PD06 предусмотрены упрощённые модели ZB06L*.

В плиту встроены разгрузочный дренаж контура, обратный клапан основного контура и предохранительный клапан. Приводной блок насоса можно установить горизонтально на крышке гидробака или вертикально, расположив насос в гидробаке под уровнем масла. Линейка моделей позволяет строить системы как с нерегулируемыми, так и с регулируемыми насосами.

Основные характеристики

Подробные параметры - в разделе таблица характеристик.

• Типоразмер: 06 (D03)
• Максимальное давление: 320 бар (4600 PSI)
• Стандарт монтажа клапанов: ISO 4401-03 (CETOP 03)
• Стекирование с плитами: PD06-Z6
• Антикоррозионная защита стальных деталей: 240 ч по ISO 9227

В стандартном исполнении корпус плиты ZB06A(B) фосфатирован, а стальные детали оцинкованы. Корпус плиты ZB06L в стандартном исполнении не имеет поверхностной обработки.

Где купить в Алматы

Оставьте запрос на сайте или позвоните по телефону +7 (700) 258-08-62 (есть WhatsApp): менеджер в Алматы поможет подобрать модель и подготовит коммерческое предложение. Доставка по всему Казахстану, оплата по счёту для юридических и физических лиц. Адрес офиса — на странице «Контакты».

Технические характеристики
