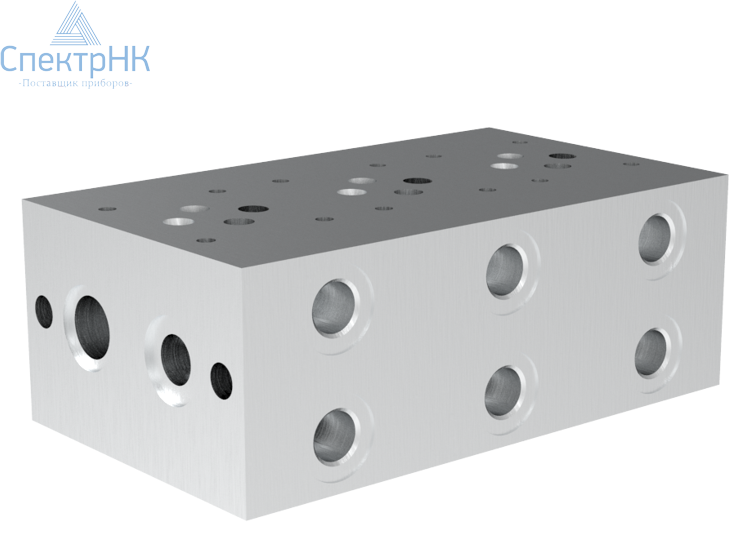

ARGO-HYTOS PD06 - Serial Plates with Side Ports for ISO 4401-03 valves

PD06 - Serial Plates with Side Ports for ISO 4401-03 valves - это серийные монтажные плиты с боковыми портами для гидравлических клапанов стандарта ISO 4401-03 (CETOP 03). Плиты относятся к разделу каталога Соединительные плиты и коллекторы и предназначены для компактной сборки гидросистем.

Назначение и применение

Плиты PD06 предназначены для параллельного соединения двух и более клапанов ISO 4401-03 (CETOP 03). Они позволяют строить компактные гидросистемы с вертикальной сборкой по каждой оси. Гибкая конструкция стек-плит даёт возможность создавать гидросхемы без использования трубопроводов и фитингов. Стекируемые модели (исполнения S5 и Z6) имеют монтажный интерфейс под центральный блок гидростанции SMA05 или ZB06.

Основные характеристики

Подробные параметры - в разделе таблица характеристик.

• Типоразмер: 06 (D03)
• Максимальное давление: 250 бар (3600 PSI)
• Стандарт монтажной поверхности: ISO 4401-03 (CETOP 03)
• Количество параллельных секций: до 6
• Материал: алюминий
• Присоединения: BSP и SAE

Положение потребительских портов A и B можно выбрать опционально. Максимальный расход может быть увеличен вдвое при подаче давления на обе торцевые стороны монтажных плит. В стандартном исполнении алюминиевая плита поставляется без защитного покрытия. По другим материалам следует обратиться в технический отдел для определения возможности изготовления.

Комплектация

• Наборы шпилек для горизонтальной сборки плит

Где купить в Алматы

Оставьте запрос на сайте или позвоните по телефону +7 (700) 258-08-62 (есть WhatsApp): менеджер в Алматы поможет подобрать модель и подготовит коммерческое предложение. Доставка по всему Казахстану, оплата по счёту для юридических и физических лиц. Адрес офиса — на странице «Контакты».
