ARGO-HYTOS PD04 - Serial Plates with Side Ports for ISO 4401-02 valves

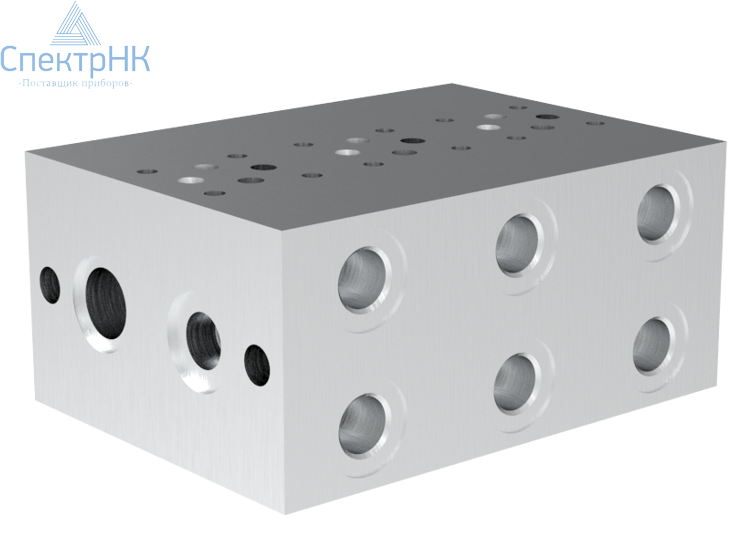

PD04 - Serial Plates with Side Ports for ISO 4401-02 valves - это серийные монтажные плиты с боковыми портами для гидравлических клапанов стандарта ISO 4401-02 (CETOP 02). Плиты относятся к разделу каталога Соединительные плиты и коллекторы. Артикул: ah00220.

Назначение и применение

Плиты предназначены для параллельного соединения двух и более клапанов ISO 4401-02 (CETOP 02) и построения компактных гидросистем с вертикальной сборкой по каждой оси. Гибкая конструкция различных стек-плит позволяет создавать гидросхемы без использования трубопроводов и фитингов. Стекируемые модели (исполнение S5) имеют монтажный интерфейс под центральный блок гидростанции SMA 05. Для потребительских портов A и B возможен опциональный выбор положения.

Основные характеристики

Подробные параметры - в разделе таблица характеристик.

• Типоразмер: 04 (D02).
• Максимальное давление: 250 бар (3600 PSI).
• Стандарт монтажной поверхности: ISO 4401-02 (CETOP 02).
• Материал плит: алюминий.
• Число модульных секций: до 8 параллельных секций клапанов.
• Типы присоединений: BSP и SAE.

Максимальный расход можно увеличить вдвое, если подавать давление на обе торцевые стороны монтажных плит. В стандартном исполнении алюминиевая монтажная плита поставляется без защитного покрытия. По применению других материалов нужно обращаться в технический отдел.

Комплектация

• Наборы шпилек для горизонтальной сборки плит.

Где купить в Алматы

Оставьте запрос на сайте или позвоните по телефону +7 (700) 258-08-62 (есть WhatsApp): менеджер в Алматы поможет подобрать модель и подготовит коммерческое предложение. Доставка по всему Казахстану, оплата по счёту для юридических и физических лиц. Адрес офиса — на странице «Контакты».
