ARGO-HYTOS DR2-06 - Serial Plates

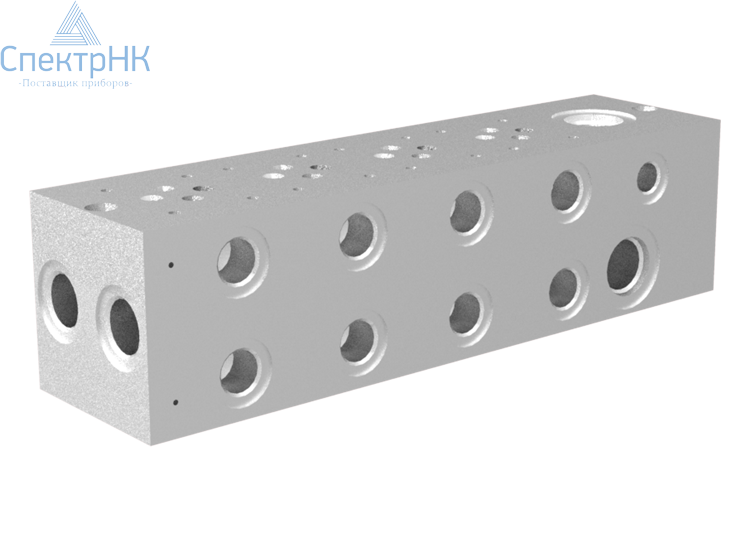

DR2-06 - Serial Plates - это серийные соединительные плиты типоразмера 06 (D03) для параллельного соединения двух и более гидравлических клапанов. Позиция относится к разделу каталога Соединительные плиты и коллекторы, артикул ah00064.

Назначение и применение

Плиты предназначены для параллельного соединения двух и более клапанов стандарта ISO 4401-03 (CETOP 03). Они рассчитаны на клапаны со встроенным гнездом разгрузочного и предохранительного клапанов с интерфейсом 7/8-14 UNF-2A. Модульная конструкция позволяет собрать из отдельных секций компактный клапанный блок в гидравлической системе.

Основные характеристики

Подробные параметры - в разделе таблица характеристик.

• Типоразмер: 06 (D03).
• Максимальное давление: 320 бар (4600 PSI) для алюминиевых плит и 350 бар (5100 PSI) для стальных.
• Стандарт интерфейса клапанов: ISO 4401-03 (CETOP 03).
• Максимальное число модульных секций: 10.
• Материал плит: алюминий EN AW-7075 T6 и сталь.
• Антикоррозионная защита стальных плит: 520 ч по ISO 9227.

Особенности конструкции

• Компактная конструкция с уменьшенными габаритами плит снижает себестоимость.
• Потребительские порты A и B расположены на боковой стороне монтажной плиты.
• Максимальный расход можно увеличить вдвое, подав давление на обе торцевые стороны монтажных плит.
• В стандартном исполнении алюминиевая серийная плита выпускается без поверхностной защиты, стальная плита оцинкована.
