ARGO-HYTOS DR1-04 - Serial Plates

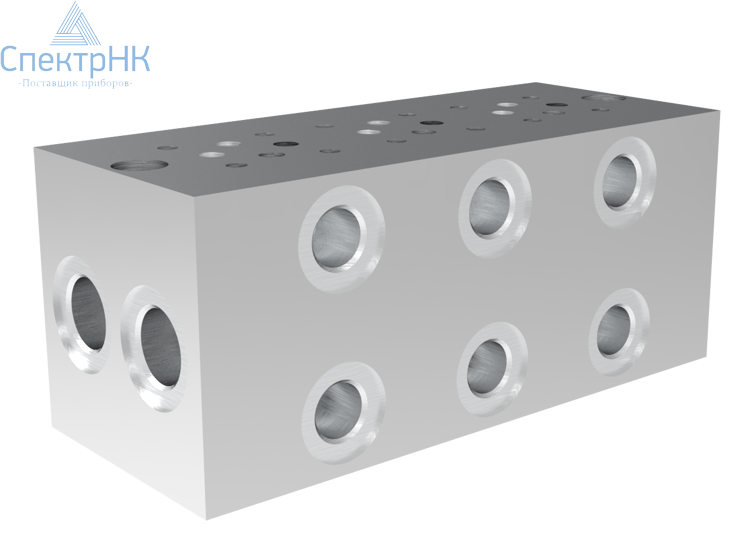

DR1-04 - Serial Plates - это серийные монтажные плиты типоразмера 04 (D02) для параллельного соединения двух и более гидравлических клапанов в единый блок. Изделие относится к разделу каталога Соединительные плиты и коллекторы.

Назначение и применение

Серийные монтажные плиты применяют в гидравлических системах, где несколько клапанов необходимо установить на общем основании и подключить параллельно. Плиты рассчитаны на клапаны с интерфейсом ISO 4401-02 (CETOP 02) со встроенным гнездом разгрузочного и предохранительного клапанов. Компактная конструкция с уменьшенными габаритами плит позволяет снизить себестоимость сборки клапанного блока.

Основные характеристики

Подробные параметры - в разделе таблица характеристик.

• Типоразмер: 04 (D02).
• Максимальное давление: 320 бар (4600 PSI).
• Интерфейс клапанов: ISO 4401-02 (CETOP 02).
• Интерфейс гнезда клапанов: 3/4-16 UNF-2A.
• Максимум секций: 8 параллельных модульных клапанных секций.
• Материал: алюминий EN AW-7075 T6, в стандартном исполнении без защитного покрытия.

Потребительские порты A и B расположены на боковой стороне монтажной плиты. Максимальный расход может быть увеличен вдвое при подаче давления на обе торцевые стороны монтажных плит.

Где купить в Алматы

Оставьте запрос на сайте или позвоните по телефону +7 (700) 258-08-62 (есть WhatsApp): менеджер в Алматы поможет подобрать модель и подготовит коммерческое предложение. Доставка по всему Казахстану, оплата по счёту для юридических и физических лиц. Адрес офиса — на странице «Контакты».

Технические характеристики
