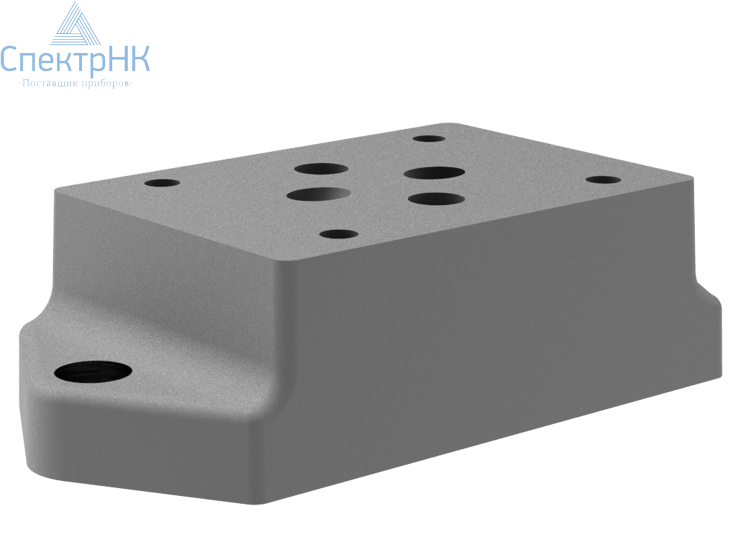

ARGO-HYTOS DP*-04 (06, 10) - Subplates

DP*-04 (06, 10) - Subplates - это монтажные плиты для индивидуального монтажа гидравлических компонентов в гидросхемах с присоединением через трубопроводы или шланги. Изделие относится к разделу Соединительные плиты и коллекторы каталога.

Назначение и применение

Универсальные монтажные плиты служат для подключения гидравлических компонентов с установочными размерами по ISO 4401 (DIN 24340 и CETOP). Плита создаёт посадочное место для гидроаппарата и позволяет подвести рабочую жидкость к нему через трубопроводы или шланги. Такие плиты применяют в гидравлических системах станков, прессов и другого промышленного оборудования, где компоненты монтируются по отдельности.

Основные характеристики

• Типоразмеры 04, 06 и 10 (D02, D03, D05).
• Максимальное давление p max - 350 бар (5100 PSI).
• Типоразмер 04: установочные размеры ISO 4401-02-01-0-05 (CETOP 02 - RP121H).
• Типоразмер 06: установочные размеры ISO 4401-03-02-0-05 (DIN 24340-A6).
• Типоразмер 10: установочные размеры ISO 4401-05-04-0-05 (DIN 24340-A10).
• Поверхность монтажной плиты фосфатирована.

Верхняя шлифованная поверхность с монтажным рисунком по ISO 4401 защищена транспортировочной пластиной. Для специальных исполнений предусмотрены отдельные монтажные плиты.
